一、簽字筆平行度測量系統描述
本系統用于簽字筆平行度檢測，系統采用進口高分辨率工業相機，可以快速獲取產品圖像，通過圖像識別、分析和計算，給出產品邊緣尺寸，并輸出相應檢測合格/不合格信號提示，以便于設備對缺陷品的處理。
二、簽字筆平行度測量系統結構圖
備注：此方案分為定位設備和視覺檢測兩個部分。方案作為參考，手工上料，觸發相機對其進行拍照，通過圖像處理軟件計算產品尺寸是否合格，檢測效率為5個/s。
三、簽字筆平行度測量定位系統設計方案

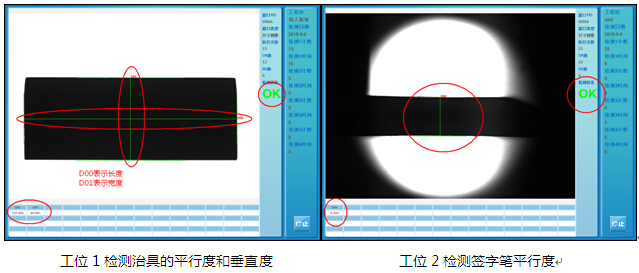

西安�？艘装罟怆娍萍加邢薰净跈C(jī)器視覺圖像處理技術研發的簽字筆平行度檢測，具有高精度、高速、多樣品化的特點。系統主要模塊有：觸發模塊、引導模塊。根據用戶需求，檢測簽字筆與治具的水平度和垂直度，遂需要雙工位檢測才能完成檢測需求，將樣品移動到檢測位，觸發相機并及時對視覺系統輸出檢測信號，從而完成檢測功能。
為了達到高精度的檢測要求，首先要提高手工放置料品的位置精度，達到的效果是位置準、穩定。
觸發系統，由于采用人工上料方式，所以當把樣品放置于該位置后，觸發相機，視覺系統軟件分析后，如果是OK品，則界面顯示OK，如果是NG品，則界面顯示NG，并且蜂鳴器報警。
四、簽字筆平行度測量視覺檢測系統設計方案
視覺檢測系統主要包括：相機、鏡頭、光源和圖像處理軟件。光源對到達檢測位置的樣品打光后，相機和鏡頭組成的成像系統對其進行捕捉，當相機接受到觸發信號時，成像系統對樣品進行拍照并將圖像傳給圖像處理系統進行識別，判斷樣品是否合格，并輸出相應的OK/NG信號，以便后續設備進行處理。
五、系統主要功能
1.自動完成被檢產品與相機獲取圖像同步；
2.自動完成簽字筆平行度的識別和測量；
3.還可根據需要對不同規格產品類型學習并檢測
4.對產品圖像進行自動存儲，可進行歷史查詢；
5.自動統計（良品、不良品、總數等）；
6.異常時可提供聲、光報警，并可控制設備停機；
7.可與外部設備或機械裝置通訊對接，進行良品和不良品分類；
8.系統有自學習功能，且學習過程操作簡單。
|
